Kiinnittimet

Kiinnittimet

Ritilät on kiinnitettävä välittömästi heti asennuksen yhteydessä alusrakenteisiin. Asennustyössä on noudatettava turvallisuusohjeita ja annettuja määräyksiä. Kiinnittimiä suositellaan käytettäväksi 4 kpl/ritilä tai 4 kpl/m2. Kiinnittimiä valittaessa on otettava huomioon ritilän käyttötarkoitus ja alusrakenteet.

kiinnittimet1
kiinnittimet2

Yleisempien mallien havainnollistavat kuvat

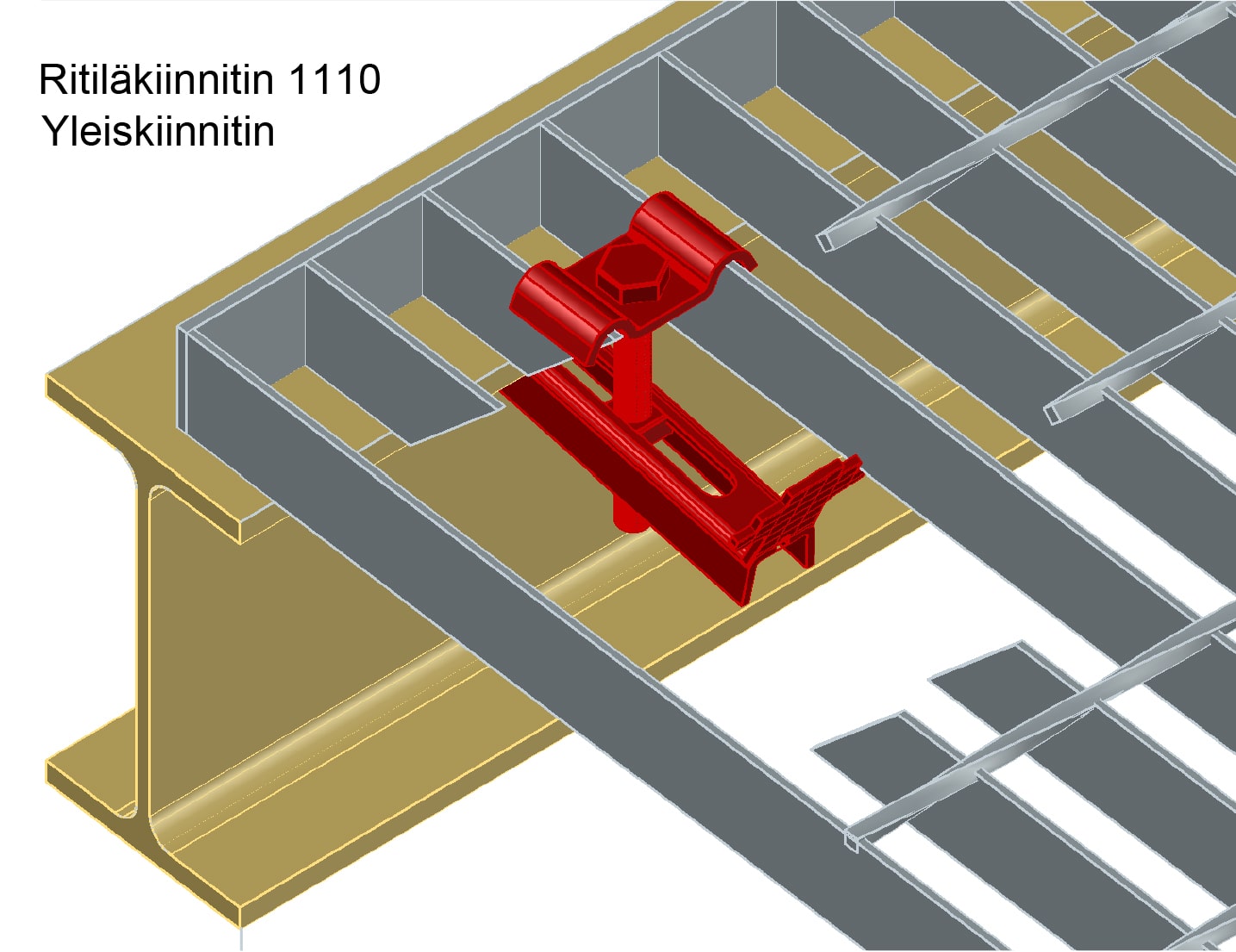

Yleiskiinnitin, nro 1110

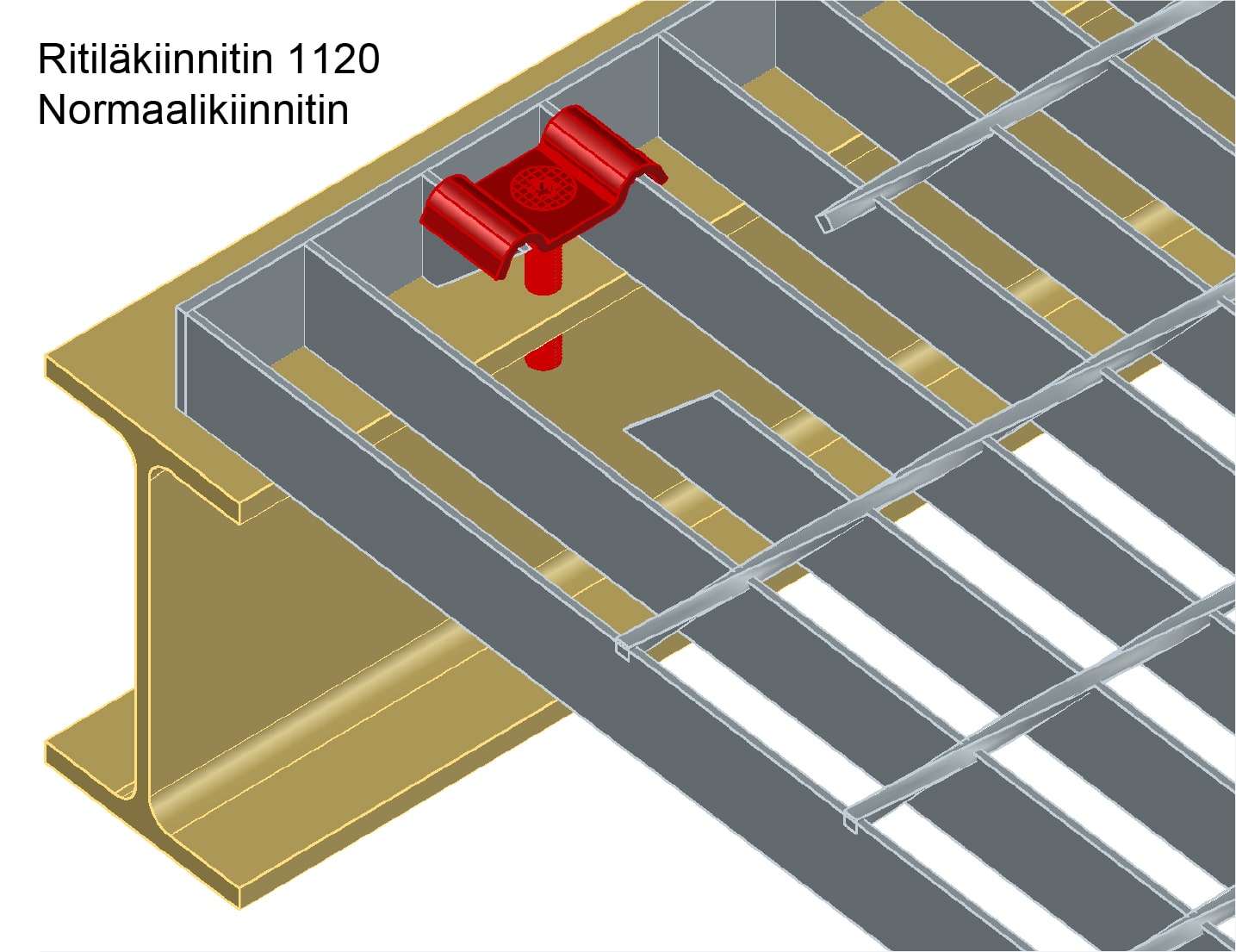

Normaalikiinnitin, nro 1120

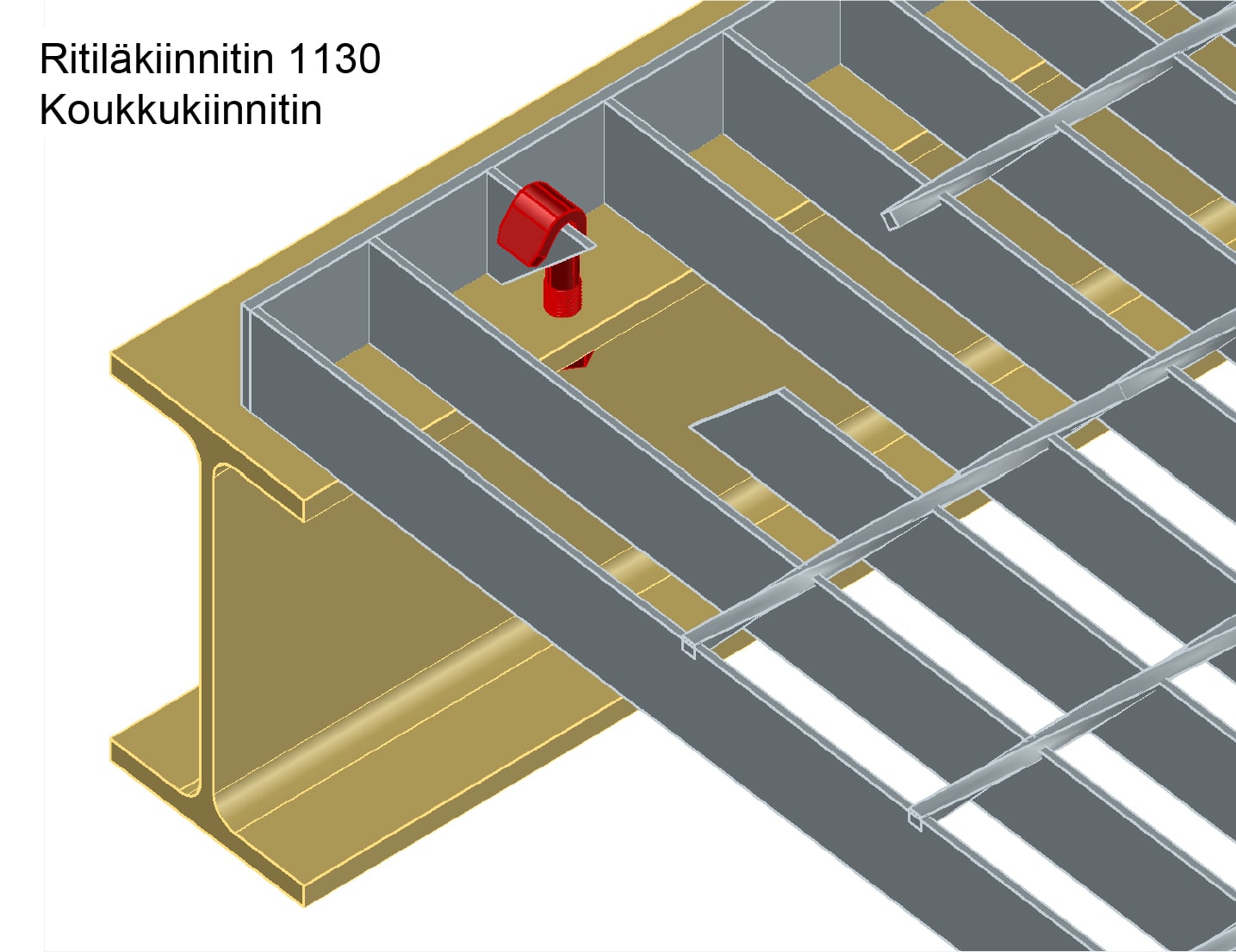

Koukkukiinnitin, nro 1130

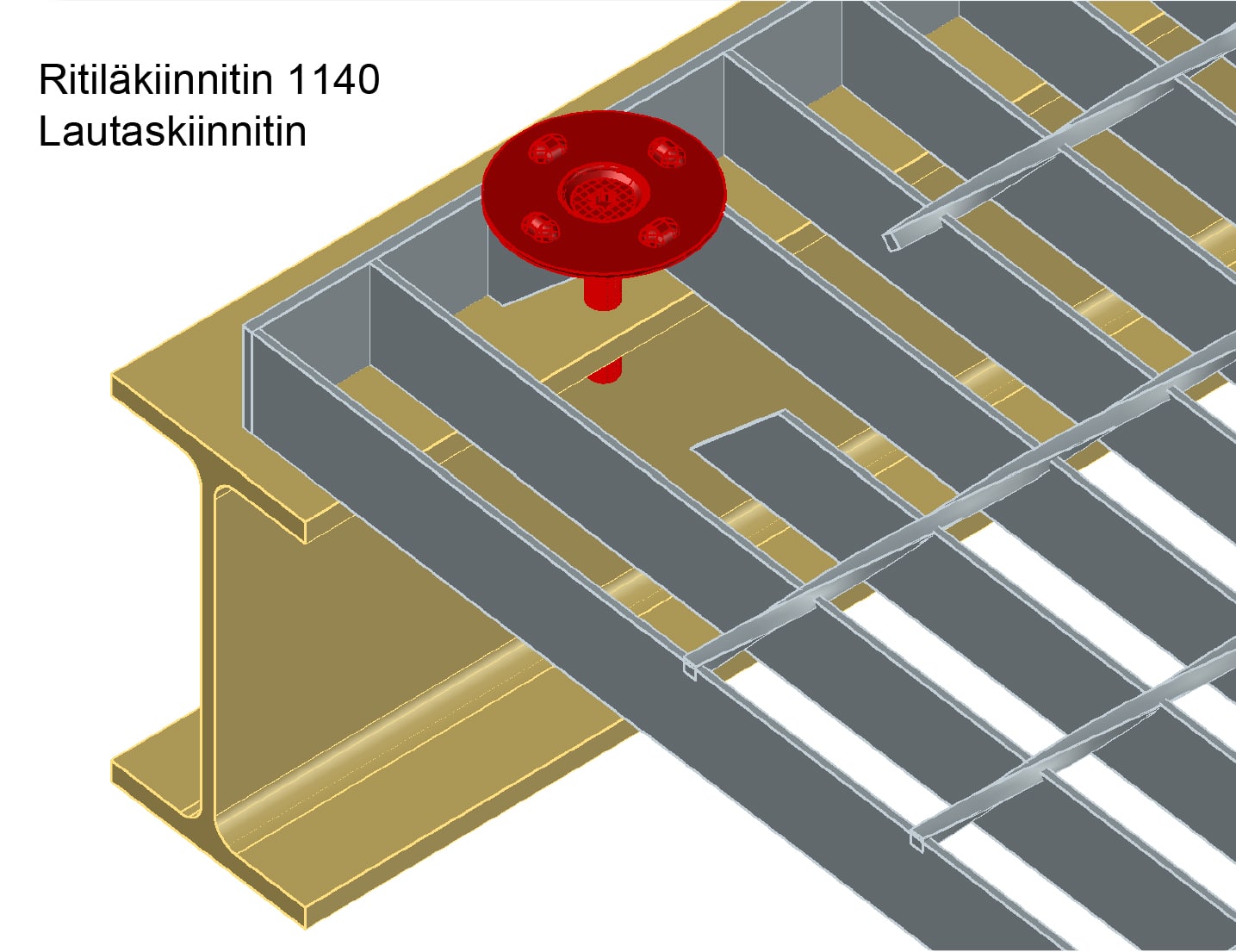

Turvaritilän yleiskiinnitin, nro 1140


Ajotasoritilä - yläosakiinnitin 33mm

Ajotasoritilä - yläosakiinnitin 33 mm

ylaosakiinnitin-pyorea33mmznk

Yläosakiinnitin pyöreä 33 mm Znk

BZ-normaalikiinnitin

BZ-normaalikiinnitin

jatkoylaosakiinnitin33mmznk

Jatkoyläosakiinnitin 33 mm Znk

offshorekiinnitin38-41mm

Offshorekiinnitin 38-41 mm

ylaosakiinnitin11mmznk

Yläosakiinnitin 11 mm Znk

ylaosakiinnitin16-21mmznk

Yläosakiinnitin 16-21 mm Znk

ylaosakiinnitin52mmznk

Yläosakiinnitin 52 mm Znk

ylaosakiinnitin33mmznk

Yläosakiinnitin 33 mm Znk

yleiskiinnitin33mmznk1110

Yleiskiinnitin 33 mm Znk 1110

yleiskiinnitin11mmznk1110

Yleiskiinnitin 11 mm Znk 1110

saumansitojavahvistettuznk

Saumansitoja vahvistettu Znk

Kiinnitinmallit Sisältö
Yleiskiinnitin T-33 (jako=33 mm) Yläosa + alaosa + M8 ruuvi ja mutteri
HST yleiskiinnitin T-33 Yläosa + alaosa + M8 ruuvi ja mutteri
Normaalikiinnitin T-33 Yläosa + M8 kierteen muovaava ruuvi
HST kiinnitin/yläosa T-33 Yläosa + M8 kierteen muovaava ruuvi
Jatkokiinnitin, yläosa T-33 Yläosa (kiinnittää myös viereisen ritilän)
Kiinnitin, yläosa ks T-33 Pelkkä yläosa
Kiinnitin, alaosa ks T-33 Pelkkä alaosa
J-koukkukiinnitin 40 mm J-koukku M8 kierteellä + mutteri
J-koukkukiinnitin 50 mm J-koukku M8 kierteellä + mutteri
HST J-koukkukiinnitin J-koukku M8 kierteellä + mutteri HST
Turvaritilän yleiskiinnitin T-25 Yläosa 25 mm:n jaolla
Turvaritilän yleiskiinnitin T-16 Yläosa + alaosa + M8 ruuvi ja mutteri
Turvaritilän normaalikiinn. T-16 Yläosa + ruuvi (jako=16 mm)
Ruuvi M8 * 40 Kierteen muovaava ruuvi M8
Saumansitoja H25 ja H30 Parantaa kantavuutta reuna-alueilla
Kierrenasta M12 * 20 Putkipalkkien askelmaruuvin kiinnitys hitsaamalla
